● 用于无温度变化的场所的短时间测量
● 通过显示器单元在现场确认测量值
● 根据用途可向存储记录仪、数据采集仪进行4种输出（与显示器单元一起使用） 波形输出、有效值输出、峰值输出、频率输出
AC/DC自动调零电流传感器
CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ33mm
-
规格
-
选件
-
相关下载
-

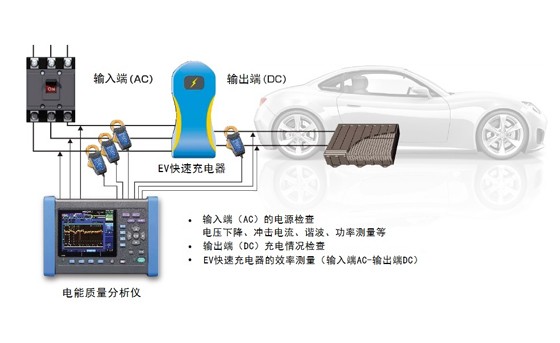

解决方案
基本参数（精度保证期3年，调整后精度保证期3年）
| 额定测量电流 | AC/DC 600 A |
|---|---|
| 最大输入电流 | 600 A (有频率降额) |
| 最大峰值 | 900 A peak |
| 频率带宽 | DC~5 kHz (-3dB) |
| 相位代表精度 | ±1.8 deg. (DC < f ≤ 66 Hz) |
| 输出率 | 1mV/A |
| 对地最大额定电压 | AC/DC 600 V (CAT IV) AC/DC 1000 V (CAT III) |
| 可测量导体直径 | φ 33 mm以下 |
| 输出连接器 | HIOKI PL14 |
| 使用温度范围 | -25℃〜65℃ |
| 防尘防水性* | 钳口 , 障壁 ：IP50 / 手持部分 ：IP54 ( 仅限测量绝缘导体时，不要在潮湿的状态下进行测量 ) |
| 体积及重量 | 64W × 160H × 34D mm, 320 g, 线长2.5 m |
| 附件 | 无 |
*具有防水性使得测量能够进行，在本机湿润的状态下测量带电部的话，触电的危险性会提高
-
