电能质量分析仪PQ3198

返回上一页
符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线
更轻松、更准确地进行电源故障排查

● 可按照全球标准检查电能质量问题(IEC61000-4-30 ClassA)

● 连续进行高精度的测量
(V:标准电压的±0.1%,A:±0.1% rdg. ±0.1% f.s. W:±0.2% rdg. ±0.1% f.s.)
● 还可测量高次谐波成分(Supraharmonics),电压测量高达80kHz的宽频带
● 瞬间过电压峰值最大6000V,可测量最高700kHz
● 最大可测AC 6000A
● 使用(ch1,ch2,ch3)和ch4可进行双系统的功率测量和效率运算
● 可以进行变频器的简单测量,基本频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE能够制作简单的报告

PQ3198:仅主机,电流传感器另售
PQ3198-92:600A传感器4个等套装
PQ3198-94:6000A传感器4个等套装
  • 更加轻松、切实地进行电源的维护管理和故障分析

    在现代社会,电力是最重要的基础建设之一。
    进行日常维护管理以避免发生故障是非常重要的。
    另外,由于设备故障活剧增的电力需求等原因发生电源故障的情况下, 需要迅速找到原因解决问题。
    电能质量分析仪PQ3198,PQ3100 具备准确捕捉各种电源异常的测量能力,并且拥有优秀的操作性,从接线到记录,简单顺畅,帮助用户准确的进行电源分析。

  • 用于设备的电源故障分析

    记录趋势的同时捕捉瞬间停电、电压下降、频率变动等所有电源异常。
    对调查预期外的设备故障或突然停止的原因非常有用。

  • 用于电力系统的电能质量记录

    可记录波动剧烈的可再生能源或EV 充电桩与电力系统连接时的电压、电流、功率、谐波、闪变等。
    另外,可使用附带的软件PQ ONE 轻松地进行分析。

  • 用于AC/DC的功率测量

    如果使用AC/DC 自动调零电流传感器,则可准确地、长时间的测量DC 电流。 主机可给传感器供电,无需额外准备电源。

  • 设置简单,准确捕捉电源异常

    可以同时测量功率和谐波、异常现象的波形等所有参数。
    瞬态电压
    电压骤升(电压上升)
    电压下陷(电压下降)
    停电
    频率波动
    冲击电流
    谐波
    高次谐波
    不平衡

  • 同时记录事件波形和趋势图

    事件波形
    发生事件时,记录0.2秒的瞬时波形。
    所有的事件项目可设为并列触发。
    记录下来的数据在测量期间也可在界面上进行确认。

  • 同时记录事件波形和趋势图

    30秒事件波动趋势
    电压上升、电压下降、冲击电流发生时可同时记录30秒的1/2有效值波动。
    可用于调查马达启动时的冲击电流造成的电压下降。

  • 从办公室远程监控全国供电质量

    通过使用 HIOKI 的 GENNECT 系列,可以实现真正的远程测量。
    随时随地通过云端进行实时测量、数据采集、控制您的设备。
    通过快速收集和分析现场数据,可以尽早解决问题。 它也适用于在全国范围内永久安装并从办公室集中监控的维护工作。 这减少了出差的次数并降低了成本。
    点击此处了解 GENNECT的详细信息

  • 【远程监控】可以自行准备网络环境的情况

    GENNECT One + GENNECT Cloud
    “GENNECT One”是一款免费的 Windows 应用程序,可以集中管理局域网内的多台测量仪器。
    结合 HIOKI 的云服务“GENNECT Cloud”,增加了局域网外的远程测量功能。 此外,如果您拥有 GENNECT Cloud 的付费版,您可以远程控制测量仪器。
    点击此处了解 GENNECT One 的详细信息
    点击此处了解 GENNECT Cross 的详细信息

  • 支持国际标准IEC 61000-4-30 Ed.3 Class A

    PQ3198 支持IEC 61000-4-30 Ed.3 Class A。
    可进行无间隙的连续运算、骤升/ 下陷/ 停电等事件检测、GPS ( 选件)时间同步等标准要求的测量。
    Class A 是什么?
    Class A 由国际标准IEC 61000-4-30 定义。通过比较/ 讨论不同的测量仪器测量得到的结果,规定电能质量分析仪/ 精度/ 标准的兼容性。

  • 高电压·宽频带

    可测量最大6000V、最小0.5μs(2 MS/s) 宽度的瞬态电压。
    而且,可以测量2 kHz ~ 80 kHz 的高次谐波成分(Supraharmonics)。
    由于逆变器设备的普及,在这个频带的故障或与故障原因相关的情况越来越多。

  • 双系统的测量

    电压CH1,2,3与CH4是绝缘的,因此能够测量双系统的功率和效率。
    应用案例
    ● 同时测量/观察EV快速充电桩的初级端(AC)和次级端(DC)
    ● 同时测量/观察光伏发电系统的初级端(DC)和次级端(AC)
    ● 同时测量DC-AC(三相)逆变器的初级端(DC)和次级端(AC)
    ● 同时测量UPS的初级端和次级端
    ● 同时测量电源(AC)和控制(DC)的双系统
    ● 同时测量三相线路和接地线
    ● 同事测量用于接地故障检测的中性线

  • 确认EV 汽车的快速充电桩的电能品质

    如上,电压CH1,2,3 和CH4 是绝缘的,因此例如,在确认EV 快速充电桩的输入(AC) 和输出(DC) 的电能品质的同时,还能进行输入输出之间的功率和效率测量。

  • 逆变器的简易测量

    可以测量基波频率40~70 Hz、载波频率~20 kHz的逆变器次级端。
    如果是DC-三相逆变器,还可以测量效率。
    ● 如需更高精度的逆变器测量, 推荐您使用我司的功率分析仪PW6001 或PW3390。

  • 连接传感器无需额外的外部电源

    可以从主机直接进行供电,无需AC/DC传感器以及柔性电流钳用的AC适配器。

  • 400 Hz 线路的测量

    电源线路频率除了50/60 Hz 以外,还可测量400 Hz。

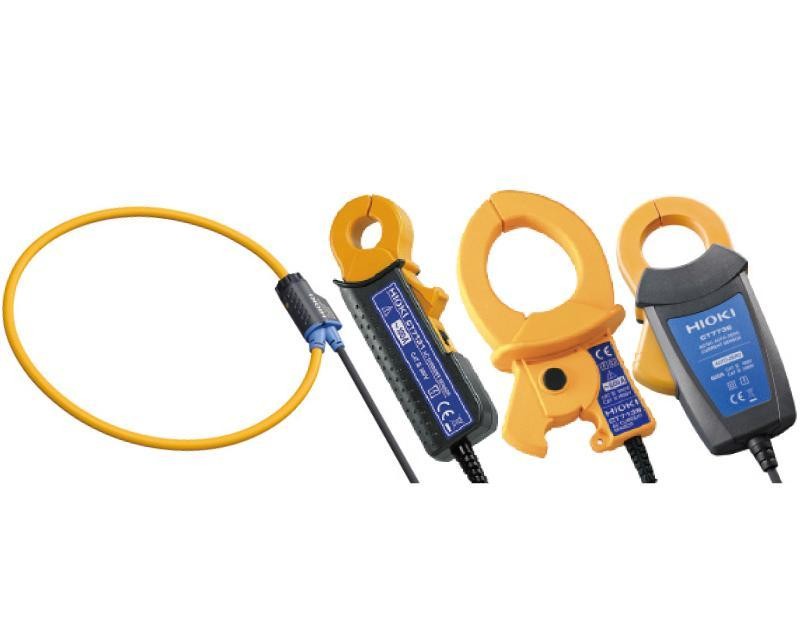

  • 宽量程支持广泛用途

    可应用于从CT次级端到大电流配线等广泛用途。CT7136可选5 A/ 50 A/ 500 A 三档量程※,柔性电流钳可选50 A/ 500 A/ 5000 A三档量程。
    有效测量范围为量程的120%,因此使用柔性电流钳时最大可测量6000A

  • 清晰易懂的数据显示

    在测量期间可一键切换界面,可显示所有的测量参数,顺畅的进行情况确认。
    ※图片示例为PQ3100

  • 传感器自动识别功能,避免误测量

    连接电流传感器后,只需按下检测键,即可自动识别传感器的类型和最大电流量程。

  • 简易设置流程功能,指引记录项目的设置不迷路

    只需要根据用选择记录项目即可自动完成设置。

  • GPS 时间同步

    使用GPS选件PW9005可以以UTC标准时间作为标准,调整设备内部的时间。 去除设备造成的时间差,即使在用多个设备进行测量时,也能确保分析现象的同步性。

  • 用PC 分析、制作报告 ~电能质量分析软件PQ ONE~

    测量场所和测量日期不同的数据也可分文件夹统一读入。
    □快速报告功能
    可汇总多个数据的趋势图并输出报告。
    可应用于重复记录时的不同日期比较、多个地点的数据比较等。
    □分析数据一览显示
    详细显示事件统计、事件列表、事件图形等测量数据。
    可选择需要的项目进行报告输出。

  • 事件统计(PQ ONE)

    按日期、时间分别对发生情况进行统计显示。
    易于发现特定的时间段或周末发生的异常。
    另外,还可以进行美国的电能质量管理标准所用的ITIC (CBEMA) 曲线分析。

  • 事件列表(PQ ONE)

    将事件的发生情况按照日期或者事件分别进行统计显示。
    可以比较容易的发现在一定时间段或周末期间发生的电源异常。

  • EN50160 判定功能(PQ ONE)

    无论是趋势期间内的电压波动还是依据EN50160 标准进行的评估·分析·判定,都可以利用此功能进行。
    用户还可以自定义判定标准或项目。

基本参数

测量线数除了单相2线/单相3线/三相3线/三相4线,另外ch4测量电压/电流(直流或交流)
电压量程ch1~ch3:电压测量600.00Vrms,瞬间电压测量峰值6.0000kV
ch4:600.00Vrms或DC,瞬间电压测量峰值6.0000kV
电流量程AC500.00mA~5.0000kA(测量范围根据使用的传感器不同而不同)
功率量程300.00W~3.0000MW(根据使用的电压、电流量程自动决定)
基本精度电压:标准电压±0.1% rdg.
电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度
有功功率:±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能1,瞬间过电压:2MHz采样率
2,频率1个波形:从1个波形开始运算 200kHz采样率
3,电压1/2有效值:每错开半个波形的1个波形运算
电流1/2有效值:每半个波形的运算
4,电压上升、电压下降、瞬间中断:电压1/2有效值时检测
5,冲击电压:电压1/2有效值时检测
6,电压波形比较:自动生成并比较判断区域
7,瞬间闪变值:符合IEC61000-4-15
8,频率 200ms:从10个波形、12个波形开始运行 40~70Hz
9,频率10秒间:从10秒间的波形开始运算 40~70Hz
10,电压波形峰值、电流波形峰值
11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、
功率因数、位移功率因数、电压不平衡度、电流不平衡度、效率

12,高次谐波*(电压/电流):2k~80kHz频带

*Supraharmonics

13,谐波/相位角(电压/电流),谐波功率:第0次~第50次
14,谐波电压电流相位差:第1次~第50次
15,总谐波畸变率(电压/电流)
16,间谐波(电压/电流):第0.5次~第49.5次
17,K因素(倍增率)

18,V10闪变,IEC闪变(短/长)

19. Mains signaling voltage

最长记录时间反复功能ON时:1年,最多记录事件数:9999×366天(1天最多9999件)
反复功能OFF时:35天,最多记录时间数:9999件
接口SD/SDHC卡, LAN(HTTP服务器功能/FTP共),USB2.0(通讯)
显示6.5英寸TFT彩色LCD(640×480点)
电源AC适配器Z1002(100~240V,额定1.7A,50/60Hz)电池组Z1003(连续使用时间180分钟,通过连接AC适配器充电,充电时间为5小时30分)
体积和重量300W× 211H× 68D mm, 2.6 kg(含电池组Z1003)
附件使用说明书×1,测量指南×1,压线L1000×1(红、黄、蓝、灰、黑×4,鳄鱼夹×8),彩色测试夹,AC适配器Z1002×1,吊带×1,USB连接线(1m)×1,电池组Z1003×1,SD存储卡2GB Z4001×1,应用软件(PQ ONE)×1
悬架夹具
※使用PQ3100、PQ3198时,使用两个Z5020强力型将机身悬挂在金属表面上。 ※Z5004可将线悬挂在金属表面上。
其他
  • 转换线L9910
    转换线L9910

    将BNC端子输出的电流传感器连接至 PQ3100等PL14端子输入的仪器上

    查看详情>>
  • LAN电缆 9642
    LAN电缆 9642

    直连以太网线, 附带交叉型转换器,5m 长

    查看详情>>
PC测量
PQ3100专用
PC测量
PQ3198、PQ3100共用
  • GENNECT One SF4000
    GENNECT One SF4000

    与各种测量仪器的搭配使用

    查看详情>>
电源
※Z1002、Z1003为标配附件

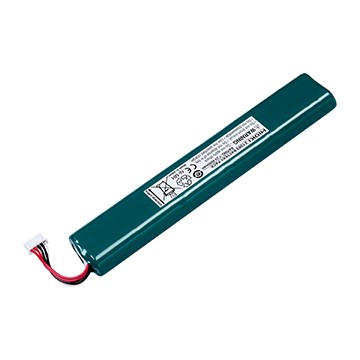

  • 电池组Z1003
    电池组Z1003

    NiMH,安装在主机中充电,DC 7.2V/4500mAh

    查看详情>>
  • AC适配器Z1002
    AC适配器Z1002

    标配,用于主要单元,AC 100~240V

    查看详情>>
存储媒介 ※Z4001为PQ3198标配附件
购买SD卡时的注意事项: 请务必使用日置HIOKI的原装SD卡。若使用费原装SD卡,则可能出现无法正常保存或读取的情况,无法保证正常操作。
电压输入
PQ3198、PQ3100共通
  • 转接线L1021-02
    转接线L1021-02

    香蕉头支线– 香蕉头(黑×1根),线长约0.5 m,用于L9438s或L1000s支线,C

    查看详情>>
  • 转接线L1021-01
    转接线L1021-01

    香蕉头支线– 香蕉头(红×1根),线长约0.5 m,用于L9438s或L1000s支线,C

    查看详情>>
  • 插座输入线L1020
    插座输入线L1020

    用于AC 100V输入, 2m

    查看详情>>
  • 磁性转换头9804-02
    磁性转换头9804-02

    用于电压线前端,黑×1

    查看详情>>
  • 磁性转换头9804-01
    磁性转换头9804-01

    用于电压线前端,红×1

    查看详情>>
PQ3198电压输入
PQ3198专用※L1000为PQ3198标配附件 ※关于电压线的延长线请另询。
  • 电压线L1000
    电压线L1000

    标配,红/黄/蓝/灰各1, 黑4,3m长,鳄鱼夹×8

    查看详情>>
  • 接线转换器PW9001
    接线转换器PW9001

    三相4线( 3P4W )接线时,可以将接线的电源线从6根减少到4根

    查看详情>>
  • 接线转换器PW9000
    接线转换器PW9000

    三相3线( 3P3W3M )接线时,可以将接线的电源线从6根减少到3根

    查看详情>>
PQ3100电压输入
PQ3100专用※L1000-05为PQ3100标配附件 ※关于电压线的延长线请另询。
  • 电压线L1000-05
    电压线L1000-05

    红、黄、蓝、灰、黑各1根,3m

    查看详情>>
AC/DC电流输入
  • 延长线L0220-03
    延长线L0220-03

    10m

    查看详情>>
  • 延长线L0220-02
    延长线L0220-02

    5m

    查看详情>>
  • 延长线L0220-01
    延长线L0220-01

    2m

    查看详情>>
  • AC/DC自动调零电流传感器 CT7742
    AC/DC自动调零电流传感器 CT7742

    直流电压输入2000A的电流传感器

    查看详情>>
  • AC/DC自动调零电流传感器 CT7736
    AC/DC自动调零电流传感器 CT7736

    直流电压输入600A的电流传感器

    查看详情>>
  • AC/DC自动调零电流传感器 CT7731
    AC/DC自动调零电流传感器 CT7731

    带宽DC~5kHz(-3dB);额定测试电流AC/DC 100A;输出电压1mV/A;可测

    查看详情>>
泄漏电流输入
※用于测量泄漏电流(不能测量功率)

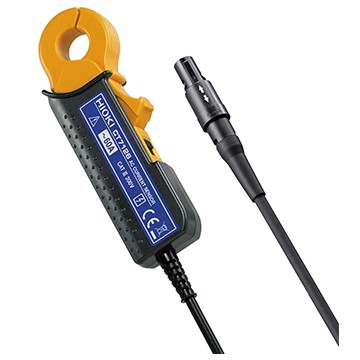

电流输入
※用于功率、负载电流(单相用1个,三相至少需要2个)
